Bristol F.2B Mk.IV M-1:48 фирма RODEN
Mig-29Дата: Среда, 13.08.2014, 22:16 | Сообщение # 1
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Друзья, начинаю постройку истребителя Первой Мировой войны - Bristol F.2B Mk.IV. Mасштаб - 1:48. Фирма изготовитель набора - RODEN.



Для начала краткий фото обзор набора.

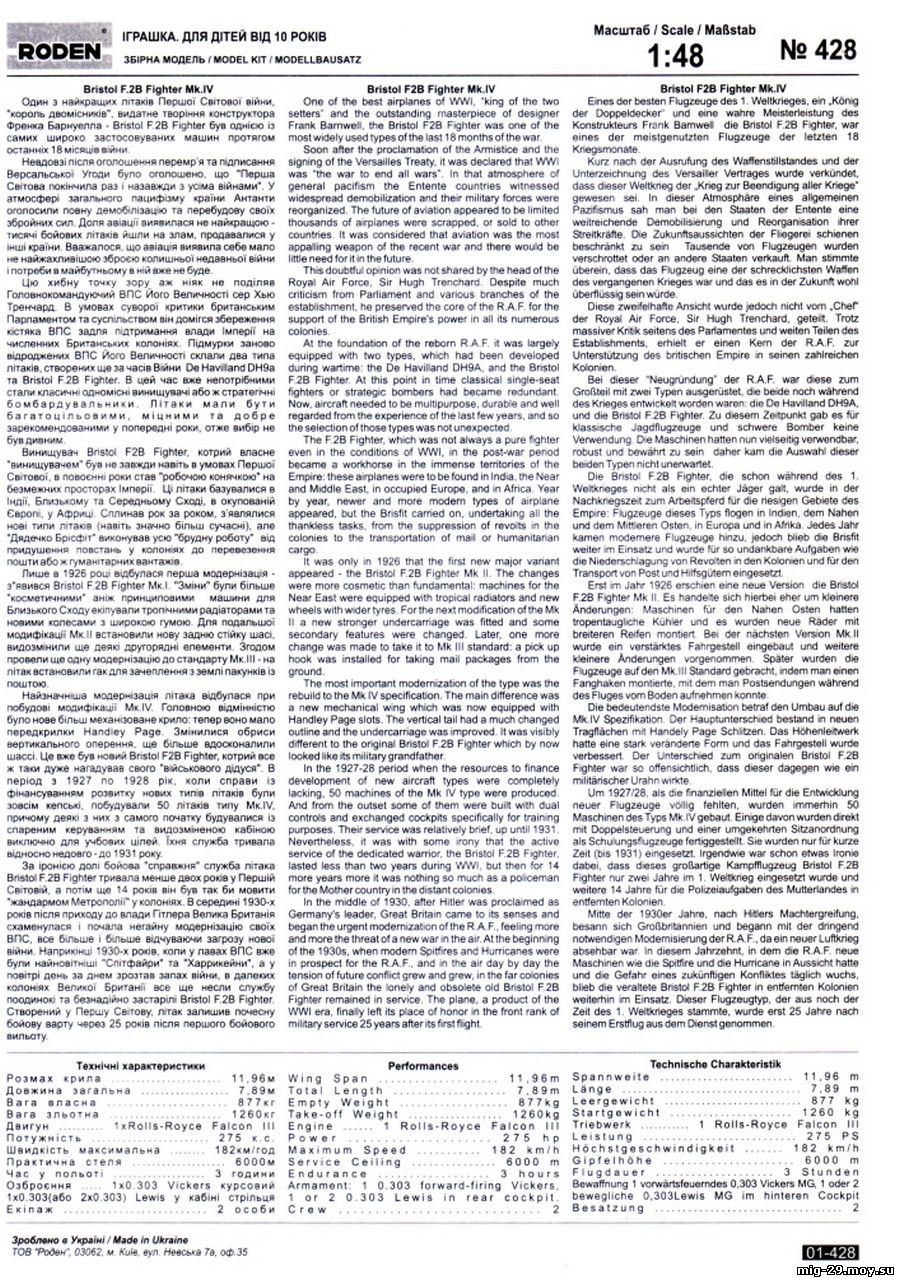

Инструкция и декаль:



Прикрепления: 6095194.jpg (286.3 Kb) · 6417114.jpg (560.0 Kb) · 7667145.jpg (353.0 Kb) · 8765186.jpg (205.4 Kb) · 4667137.jpg (203.6 Kb) · 9443804.jpg (218.6 Kb) · 9652233.jpg (236.1 Kb) · 0504014.jpg (281.1 Kb) · 9870629.jpg (282.3 Kb) · 3232292.jpg (268.6 Kb)

С уважением Дмитрий.

Mig-29Дата: Среда, 13.08.2014, 22:19 | Сообщение # 2
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Пластмасса:



Прикрепления: 7308011.jpg (279.0 Kb) · 8130136.jpg (308.3 Kb) · 6030782.jpg (291.9 Kb) · 1636491.jpg (281.0 Kb) · 2381015.jpg (254.5 Kb) · 2332636.jpg (292.2 Kb)

С уважением Дмитрий.

Mig-29Дата: Среда, 13.08.2014, 22:23 | Сообщение # 3
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
К работе привлечена следующая литература:



Прикрепления: 8657047.jpg (242.8 Kb) · 5208979.jpg (351.3 Kb) · 5233249.jpg (491.0 Kb) · 7155970.jpg (410.4 Kb) · 9267555.jpg (369.9 Kb) · 3864936.jpg (230.3 Kb) · 6212151.jpg (291.5 Kb) · 4570751.jpg (268.9 Kb) · 6520453.jpg (421.5 Kb) · 8128633.jpg (293.9 Kb)

С уважением Дмитрий.

Mig-29Дата: Среда, 13.08.2014, 22:26 | Сообщение # 4
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
В качестве руководства к действию выбираю чертежи из книги "Scale Aircraft Drawings Volyme 1 (World War I)" которые выполнил Wiliam Wylam.

Прикрепления: 7729034.jpg (257.3 Kb) · 7247856.jpg (349.3 Kb) · 7268477.jpg (316.0 Kb) · 5203793.jpg (359.6 Kb) · 7461410.jpg (352.0 Kb)

С уважением Дмитрий.

Mig-29Дата: Среда, 13.08.2014, 22:32 | Сообщение # 5
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline

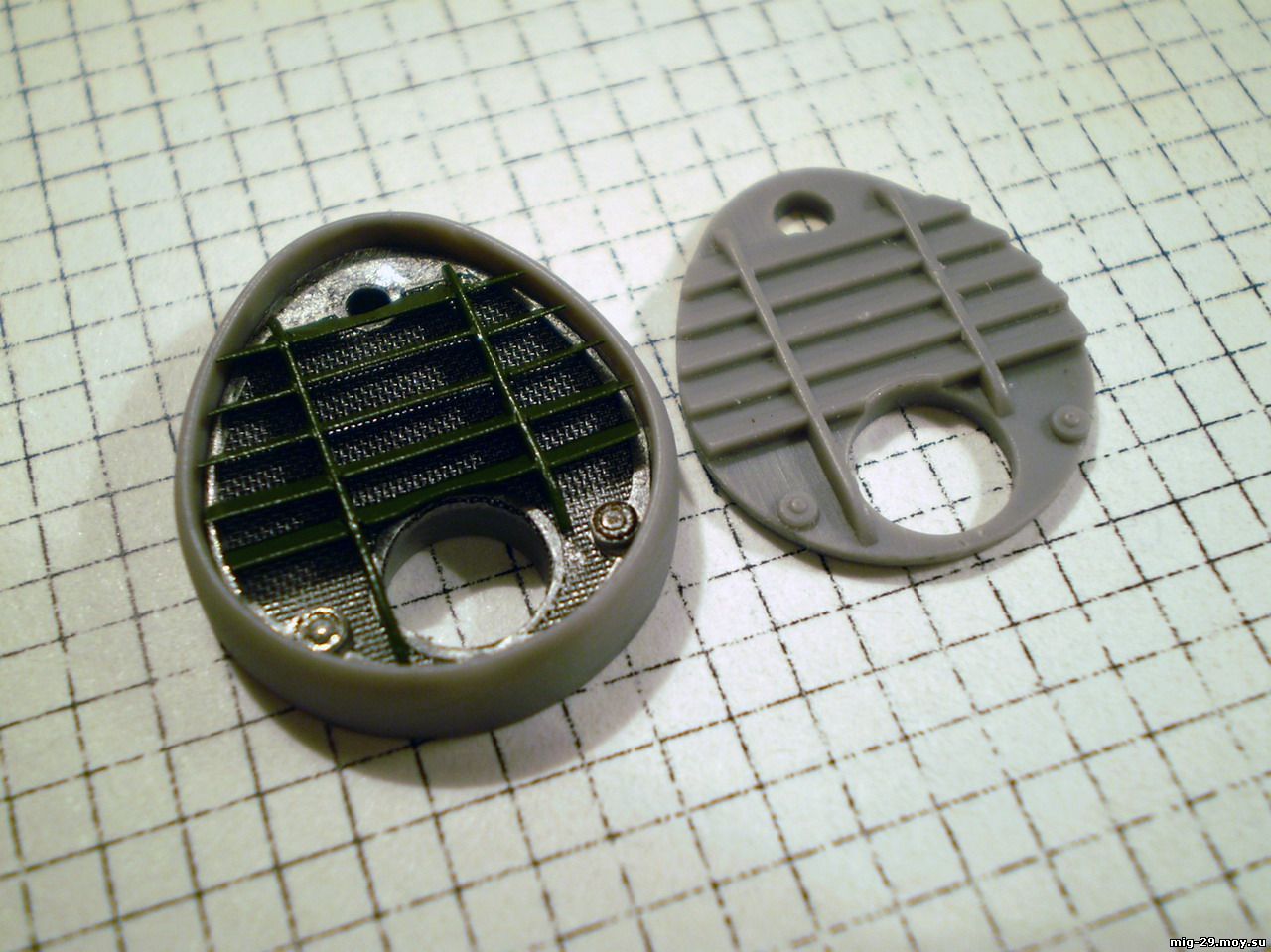

Сделал радиаторную решетку.

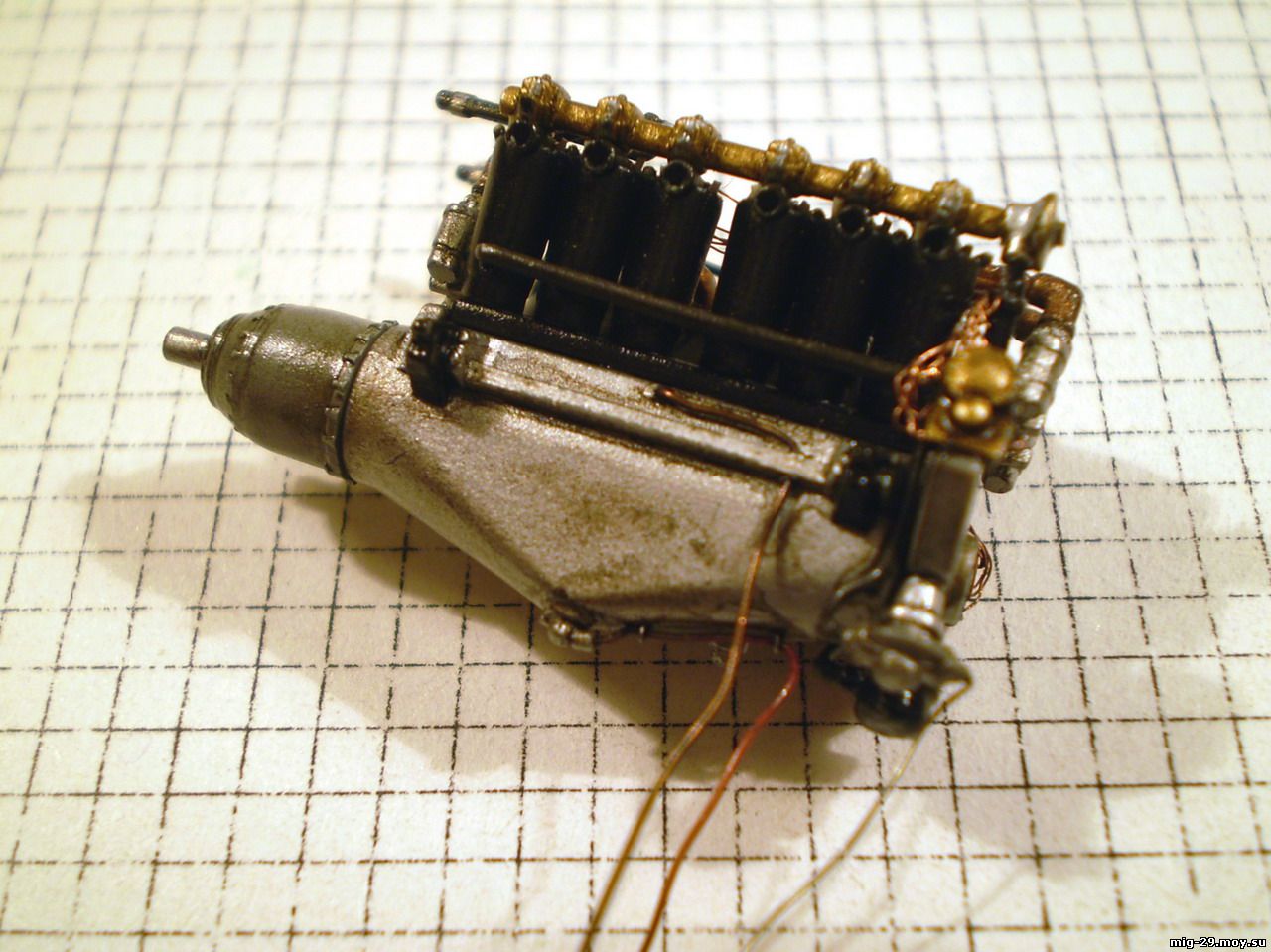

Вот так получился двигатель.

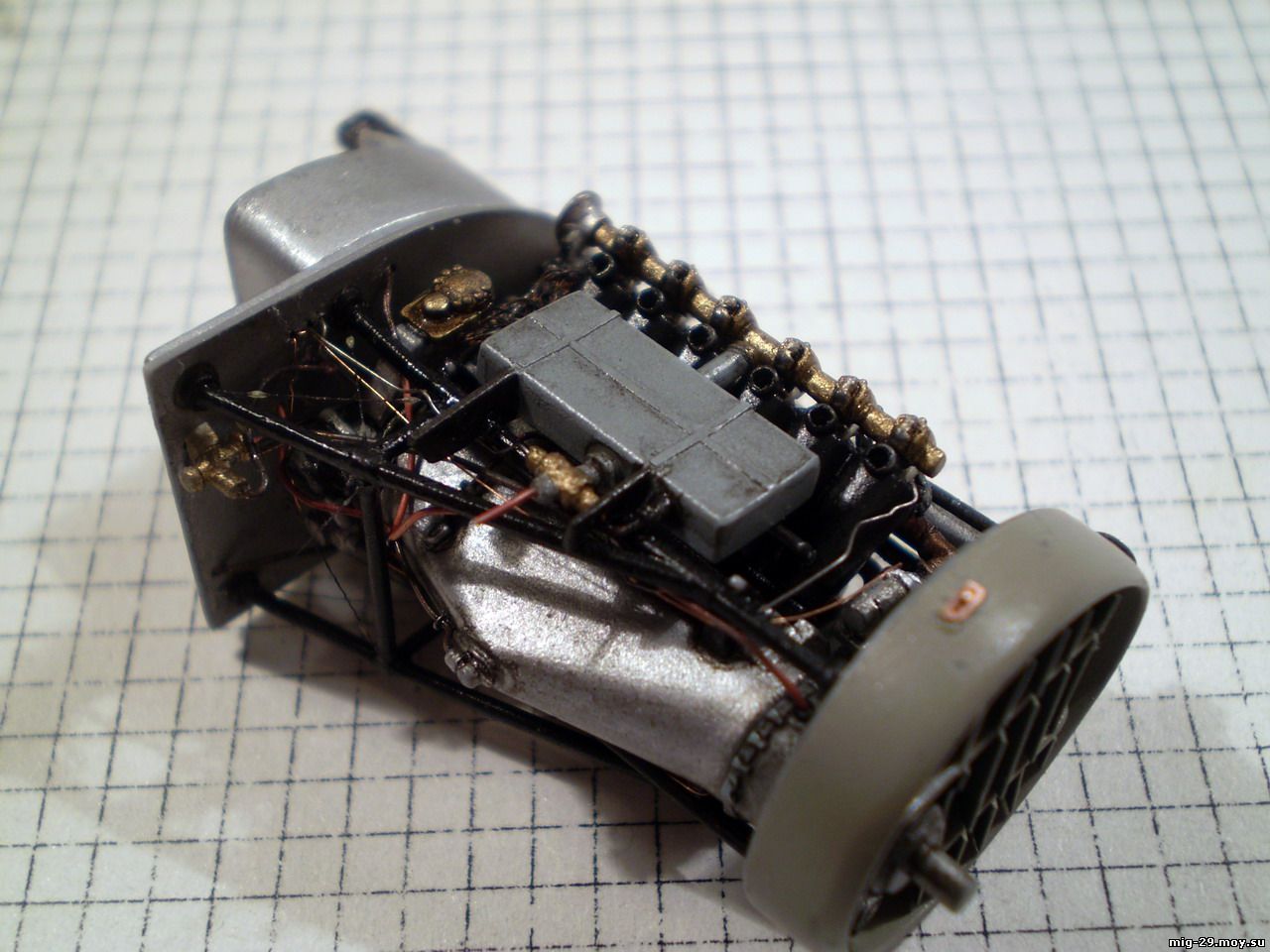

Моторама.

Прикрепления: 7601610.jpg (313.4 Kb) · 5565017.jpg (308.9 Kb) · 3575355.jpg (310.9 Kb) · 6986677.jpg (319.1 Kb) · 1424234.jpg (314.2 Kb) · 1339591.jpg (297.1 Kb) · 5188652.jpg (314.7 Kb) · 7129343.jpg (272.1 Kb) · 8860936.jpg (320.4 Kb) · 7480126.jpg (248.5 Kb)

С уважением Дмитрий.

Mig-29Дата: Среда, 13.08.2014, 22:42 | Сообщение # 6
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline

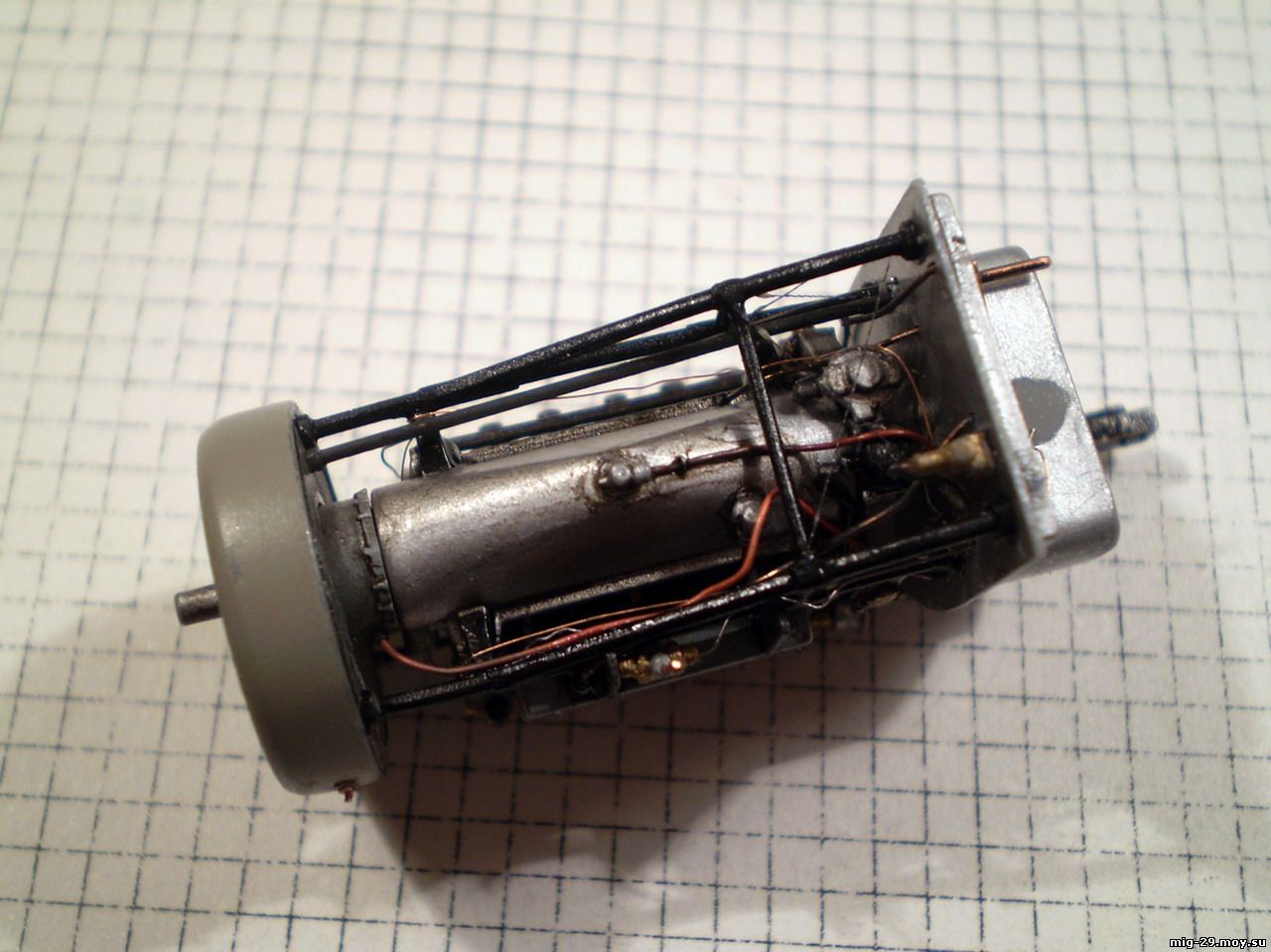

Вот так выглядит двигатель Rolls Royce Falcon III.



Прикрепления: 3269641.jpg (329.5 Kb) · 6586314.jpg (247.6 Kb) · 5617170.jpg (259.6 Kb) · 4309732.jpg (267.8 Kb) · 4568488.jpg (295.0 Kb) · 2448522.jpg (267.8 Kb) · 4726787.jpg (259.7 Kb) · 7068647.jpg (257.2 Kb) · 6628785.jpg (266.6 Kb) · 4999217.jpg (236.3 Kb)

С уважением Дмитрий.

Mig-29Дата: Среда, 13.08.2014, 22:50 | Сообщение # 7
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Убрал силовой каркас который предлагает фирма и сделал новый.



Прикрепления: 0647692.jpg (248.4 Kb) · 0815855.jpg (278.5 Kb) · 0535195.jpg (362.4 Kb) · 3201950.jpg (357.6 Kb) · 9869386.jpg (275.0 Kb) · 8238272.jpg (290.8 Kb) · 0636780.jpg (363.9 Kb) · 4636470.jpg (366.7 Kb) · 2372934.jpg (368.5 Kb) · 2146557.jpg (361.9 Kb)

С уважением Дмитрий.

Mig-29Дата: Среда, 13.08.2014, 22:55 | Сообщение # 8
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline

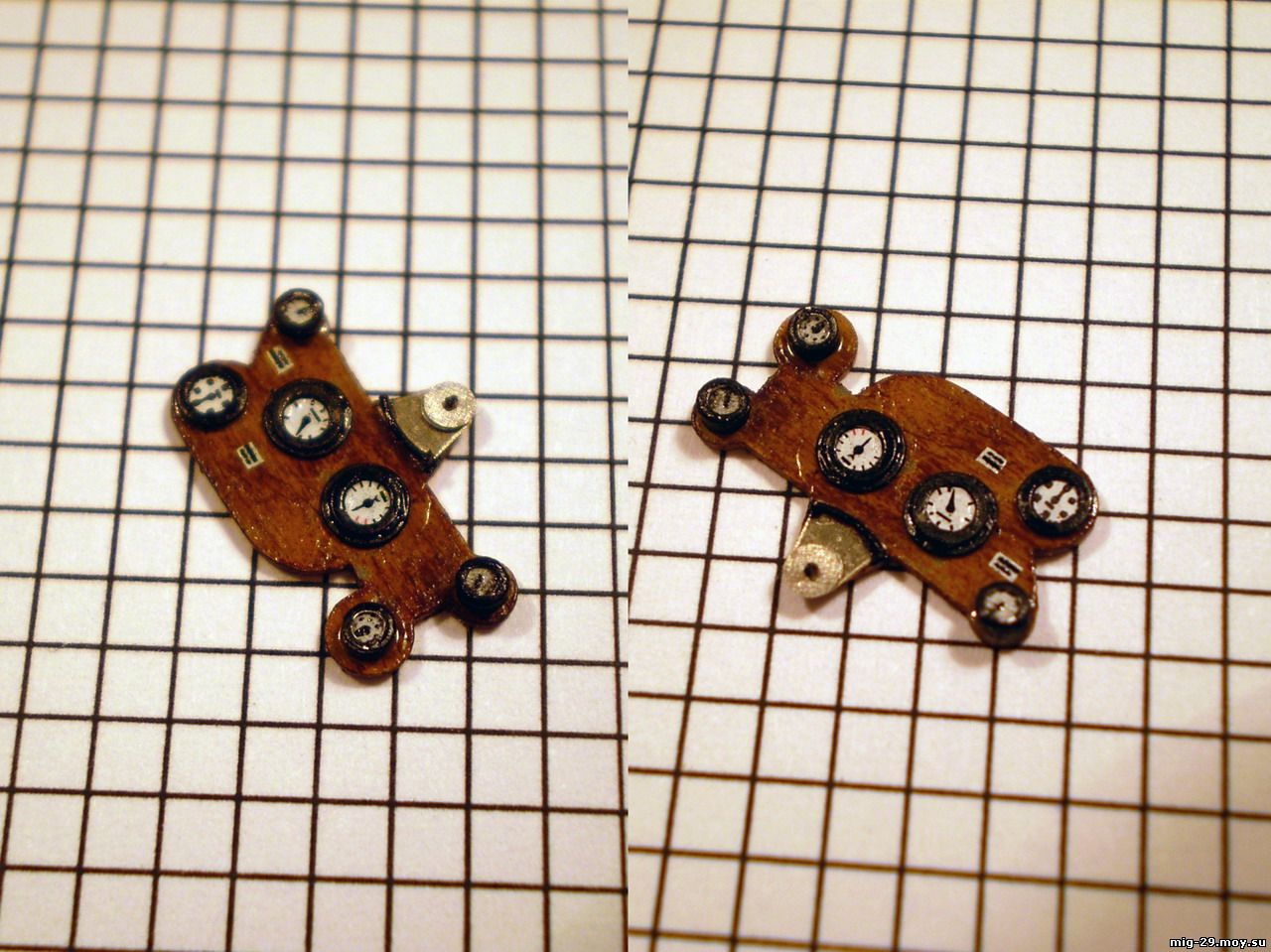

Кресло летчика и приборная панель.





Спинка кресла сделана из плотной писчей бумаги.
Нарисовал в Corel Draw развертку, распечатал, прорезал крестовинки, пропитал то, что получилось, циакрином, с двух сторон, на клей "Момент 1", наклеил школьный бантик, ну и вырезал по контуру.
Форма спинки снята с кресла входящего в набор.
Нижняя часть кресла - полистирол 0.5мм.
Подушка - тот же полистирол с имитациец прошивки.
По краю спинки, на клей "Момент 1", наклеена медная проволока 0.4мм. обвитая проволочкой 0.12мм.
Красил водным художественным акрилом "Ладога" производимым в СТ. Петербурге.
Цвет спинки и нижней части - охра светлая. Край спинки - сиена натуральная. Подушка - умбра жженая.
Смывка - акварель разведенная "Мр. Мускул". Цвет - сажа газовая.
Единственное на что нужно обратить внимание, так это на то, что наклеивать нужно абсолютно не мятый участок бантика.
Иначе, после наклейки, складку ни как не убрать.
Прикрепления: 4625592.jpg (274.7 Kb) · 2551781.jpg (268.3 Kb) · 2234852.jpg (313.3 Kb) · 3123763.jpg (352.2 Kb) · 6683981.jpg (334.6 Kb) · 1609823.jpg (369.2 Kb)

С уважением Дмитрий.

Mig-29Дата: Среда, 13.08.2014, 23:02 | Сообщение # 9
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Работы по кокпиту практически завершены.



Работы по имитации шнуровки фюзеляжа.

Прикрепления: 8713679.jpg (294.2 Kb) · 4879581.jpg (280.1 Kb) · 9185735.jpg (277.2 Kb) · 3509341.jpg (259.4 Kb) · 1396710.jpg (250.0 Kb) · 8542804.jpg (264.1 Kb) · 6804624.jpg (233.2 Kb) · 2049667.jpg (279.4 Kb) · 0599416.jpg (376.3 Kb)

С уважением Дмитрий.

Mig-29Дата: Среда, 13.08.2014, 23:09 | Сообщение # 10
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Вот так выглядит кокпит в сборе.



Прикрепления: 6486258.jpg (287.3 Kb) · 3369784.jpg (288.5 Kb) · 5359140.jpg (274.3 Kb) · 2780843.jpg (276.6 Kb) · 3327525.jpg (265.9 Kb) · 6385693.jpg (274.2 Kb) · 1601931.jpg (266.2 Kb) · 6222112.jpg (311.0 Kb) · 7890344.jpg (313.6 Kb) · 0028491.jpg (356.6 Kb)

С уважением Дмитрий.

Mig-29Дата: Среда, 13.08.2014, 23:14 | Сообщение # 11
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
На сегодняшний день готово вот что:



Прикрепления: 5475531.jpg (354.7 Kb) · 9561816.jpg (381.4 Kb) · 9332678.jpg (236.1 Kb) · 6768210.jpg (281.6 Kb) · 9007305.jpg (312.4 Kb) · 8357887.jpg (242.3 Kb) · 5162446.jpg (208.7 Kb) · 1053826.jpg (265.5 Kb) · 9092461.jpg (286.9 Kb) · 6068536.jpg (363.9 Kb)

С уважением Дмитрий.

Mig-29Дата: Среда, 13.08.2014, 23:19 | Сообщение # 12
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline

Прикрепления: 9679209.jpg (300.4 Kb) · 9642938.jpg (301.8 Kb) · 6427377.jpg (262.6 Kb) · 0838095.jpg (269.7 Kb) · 9447181.jpg (244.6 Kb) · 8756035.jpg (294.1 Kb) · 8241805.jpg (269.8 Kb) · 0780512.jpg (260.5 Kb) · 8821917.jpg (329.6 Kb) · 5555781.jpg (328.1 Kb)

С уважением Дмитрий.

Mig-29Дата: Среда, 13.08.2014, 23:24 | Сообщение # 13
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Сделал турель с пулеметом, винт и крыльевые стойки.

Прикрепления: 9846595.jpg (349.3 Kb) · 3813895.jpg (294.9 Kb) · 0760022.jpg (313.1 Kb) · 0503201.jpg (333.9 Kb) · 5964566.jpg (317.1 Kb)

С уважением Дмитрий.

Mig-29Дата: Среда, 13.08.2014, 23:27 | Сообщение # 14
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Ну вот и финиш!













Результат работы можно увидеть в галерее готовых работ.

Ссылка на фотоальбом Bristol F.2B Mk.III
С уважением Дмитрий.
