Сухой Т-4 "Сотка" 1/48. (Коллективный проект)
Mig-29Дата: Вторник, 02.09.2014, 07:21 | Сообщение # 26
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Примерка.
Кокпит в сборе. Сборка без клея. Боковые панели и кресла пока не установлены.


Прикрепления: 7587554.jpg(187.0 Kb) · 7578776.jpg(187.8 Kb) · 2161362.jpg(171.2 Kb) · 5605502.jpg(180.1 Kb)


С уважением Дмитрий.

Mig-29Дата: Среда, 03.09.2014, 01:36 | Сообщение # 27
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Еще одна попытка с гондолой... smile




Прикрепления: 0129460.jpg(157.0 Kb) · 1264152.jpg(160.6 Kb) · 3397319.jpg(175.0 Kb) · 6556136.jpg(187.5 Kb) · 9450313.jpg(231.5 Kb) · 3425560.jpg(171.5 Kb) · 6509990.jpg(176.3 Kb) · 5353209.jpg(133.4 Kb) · 8597423.jpg(134.3 Kb) · 6055583.jpg(137.4 Kb)


С уважением Дмитрий.

Mig-29Дата: Пятница, 05.09.2014, 11:47 | Сообщение # 28
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Форсажные камеры.


Прикрепления: 6909085.jpg(185.4 Kb) · 8629692.jpg(230.1 Kb) · 5909428.jpg(214.4 Kb)


С уважением Дмитрий.

Mig-29Дата: Воскресенье, 07.09.2014, 21:09 | Сообщение # 29
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Чтобы снять очередной вопрос, сделал еще несколько рисунков.


Прикрепления: 7499356.jpg(104.4 Kb) · 2663059.jpg(1023.2 Kb) · 7524521.jpg(232.6 Kb)


С уважением Дмитрий.

Mig-29Дата: Среда, 10.09.2014, 11:17 | Сообщение # 30
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Работы по НЧФ продолжаются...




Прикрепления: 4271165.jpg(179.2 Kb) · 5286410.jpg(939.6 Kb) · 3518591.jpg(976.0 Kb) · 3374175.jpg(999.5 Kb) · 0370274.jpg(810.9 Kb) · 3705363.jpg(836.9 Kb) · 5551702.jpg(805.7 Kb) · 4408745.jpg(782.5 Kb) · 7233981.jpg(821.9 Kb) · 2025681.jpg(790.9 Kb)


С уважением Дмитрий.

Mig-29Дата: Понедельник, 15.09.2014, 17:44 | Сообщение # 31
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Фюзеляж.



Прикрепления: 3924412.jpg(95.6 Kb) · 4354069.jpg(92.6 Kb) · 7704081.jpg(89.7 Kb) · 7810357.jpg(92.7 Kb) · 8117778.jpg(93.1 Kb) · 9397802.jpg(99.0 Kb) · 6111055.jpg(105.9 Kb) · 5025025.jpg(91.5 Kb)


С уважением Дмитрий.

Mig-29Дата: Понедельник, 15.09.2014, 17:45 | Сообщение # 32
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Прикрепления: 6462986.jpg(84.4 Kb) · 7236157.jpg(84.5 Kb) · 2689033.jpg(84.5 Kb) · 3596087.jpg(90.6 Kb) · 8598223.jpg(105.3 Kb)


С уважением Дмитрий.

sergio_vitalioДата: Понедельник, 15.09.2014, 22:20 | Сообщение # 33
Участник
Группа: Модераторы
Сообщений: 100
Репутация: 5
Статус: Offline
Я просто молча буду смотреть, ибо по моему мнению лучше не бывает! facepalm

Mig-29Дата: Понедельник, 15.09.2014, 22:56 | Сообщение # 34
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Спасибо Сергей.
А почему только смотреть? И почему только ты смотреть? А я?
Открывай тему по Сальмсону, по Альбатросу. Будем и делать и смотреть одновременно. На паритетных началах. smile


С уважением Дмитрий.

Mig-29Дата: Четверг, 18.09.2014, 09:45 | Сообщение # 35
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
А между тем, пришло время расшивать крыло. А для этого потребовалась примерка гондолы.
И что обнаружилось? Гондола оказалась переразмеренной, по длине, на ~ 4,5мм. Она переразмерена и по ширине и по высоте, но длина, в данном случае, наиболее критична для нормального восприятия силуэта самолета. И это при том, что крыло попадает в размер практически идеально.







Способ исправления этой проблемы уже выбран. smile
Прикрепления: 1423167.jpg(922.8 Kb) · 5860801.jpg(807.8 Kb) · 8181378.jpg(837.5 Kb) · 5342595.jpg(845.1 Kb) · 5472982.jpg(776.3 Kb) · 1410359.jpg(749.4 Kb) · 3326346.jpg(863.7 Kb)


С уважением Дмитрий.

sergio_vitalioДата: Четверг, 18.09.2014, 11:02 | Сообщение # 36
Участник
Группа: Модераторы
Сообщений: 100
Репутация: 5
Статус: Offline
И, какое решение?

Mig-29Дата: Четверг, 18.09.2014, 11:41 | Сообщение # 37
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Решение простое, не предполагающее больших трудозатрат.
По чертежам видно, что задний срез гондолы заканчивается несколько раньше, чем задняя кромка крыла без навешенной механизации. Эти линии на чертеже выделены красными линиями и указаны красными стрелками. По хорошему, для установки гондолы, нужно было бы сделать этот вырез в центре крыла. Теперь же, я планирую нарастить заднюю кромку на 3мм. При этом гондола сдвинется на 3мм. назад. Спереди останутся лишними 1,5мм. Их трогать не буду. Это уже не сильно повлияет на силуэт самолета.


С уважением Дмитрий.

Mig-29Дата: Пятница, 19.09.2014, 00:12 | Сообщение # 38
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Сказано - сделано. smile



Прикрепления: 3472385.jpg(158.0 Kb) · 3226092.jpg(103.8 Kb) · 9598889.jpg(96.8 Kb) · 1044885.jpg(144.5 Kb) · 5094616.jpg(117.3 Kb) · 0766335.jpg(113.2 Kb) · 0343521.jpg(111.3 Kb) · 6518159.jpg(137.2 Kb)


С уважением Дмитрий.

sergio_vitalioДата: Суббота, 20.09.2014, 07:05 | Сообщение # 39
Участник
Группа: Модераторы
Сообщений: 100
Репутация: 5
Статус: Offline
Ну вот и отлично, как одно целое.

Mig-29Дата: Суббота, 20.09.2014, 12:45 | Сообщение # 40
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Спасибо Сергей.

Перенесу сюда те объяснения, которые я писал на скале.

Суть проблемы проста.
На сегодняшний день существует только одна нормальная графика на эту машину. Это чертежи от Николая Гордюкова. Они кочевали по разным журналам и книгам. В журнале АиВ эти чертежи были опубликованы на большом листе в хорошем качестве. Именно этими чертежами пользовались Сергей Остриков, который сделал заготовки фюзеляжа, крыла и оперения. Этими чертежами пользовался и Игорь Слапыгин, когда делал мотогондолу. На этих чертежах написано, что они выполнены в масштабе 1:48. Однако реально, это не так. Это легко проверяется. Длина самолета составляет 44,5м. Размах крыла 22,0м.
В масштабе 1:48 это соответственно: длина - 927,08мм., размах - 458,33мм. На схеме из АиВ реальнве размеры составляют: длина - 934мм., размах - 460мм. Значит реальный масштаб этих чертежей 1:47,8.
Вот собственно и разгадка. Сама собой напрашивается. При этой разнице в масштабировании по размаху набегает 2мм., а по длине 5мм. Игорь Слапыгин делал мотогондолу по не отмасштабированным, не приведенным к масштабу 1:48, чертежам. Кстати, если положить его мотогондолу на эти не отмасштабированные чертежи, то она ложится идеально. Сергей Остриков выполнил свою часть работы практически идеально точно в масштабе 1:48.


С уважением Дмитрий.

Mig-29Дата: Воскресенье, 21.09.2014, 11:20 | Сообщение # 41
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
А тем временем нижняя поверхность крыла расшита и вышлифована. smile

Прикрепления: 3803083.jpg(146.8 Kb) · 3190975.jpg(139.7 Kb) · 0042418.jpg(113.7 Kb) · 8702536.jpg(132.6 Kb) · 7232143.jpg(164.3 Kb)


С уважением Дмитрий.

Mig-29Дата: Понедельник, 22.09.2014, 09:30 | Сообщение # 42
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline

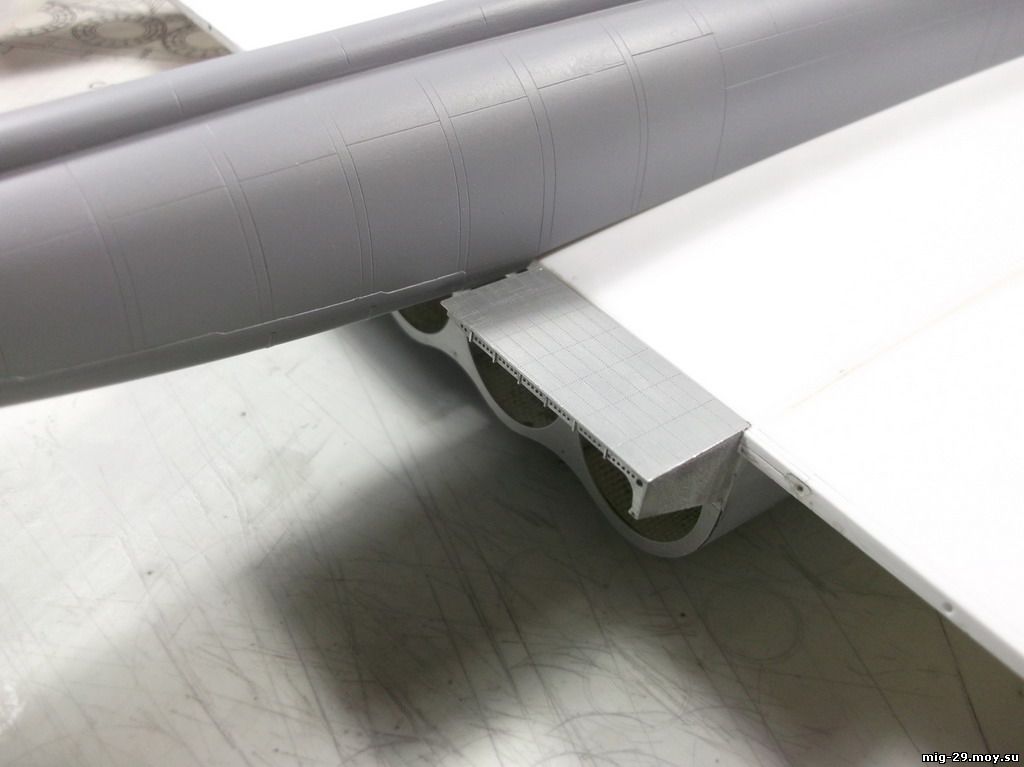

Подправил геометрию верхней поверхности крыла, для обеспечения правильного сопряжения с элементами мотогондолы.
Ну и первая примерка.

Прикрепления: 2825827.jpg(101.0 Kb) · 0447412.jpg(103.6 Kb) · 9784962.jpg(112.5 Kb) · 5499728.jpg(129.7 Kb)


С уважением Дмитрий.

Mig-29Дата: Вторник, 23.09.2014, 15:55 | Сообщение # 43
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline

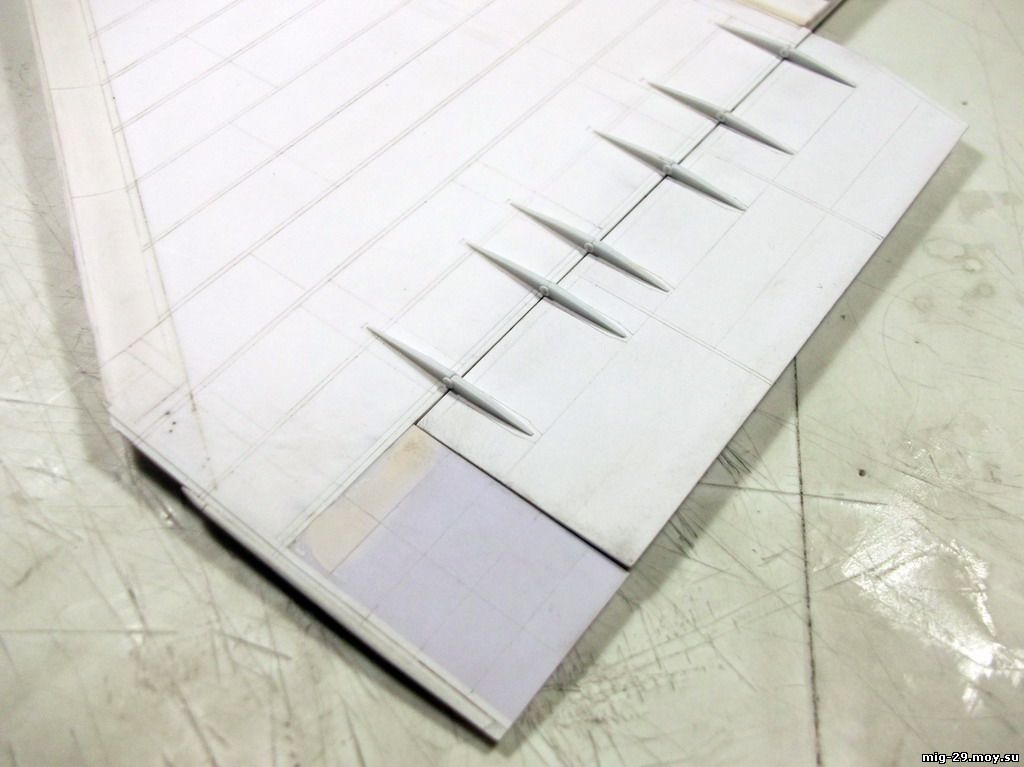

Расшил верхнюю поверхность крыла.
Сделал узлы навески закрылков. smile

Прикрепления: 1504397.jpg(149.9 Kb) · 4405372.jpg(163.3 Kb) · 9799896.jpg(123.0 Kb) · 7369075.jpg(144.3 Kb) · 3509283.jpg(148.2 Kb)


С уважением Дмитрий.

Mig-29Дата: Пятница, 26.09.2014, 18:18 | Сообщение # 44
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Мотогондола тоже расшита. smile

Прикрепления: 1032922.jpg(140.3 Kb) · 2488253.jpg(142.8 Kb) · 7223712.jpg(132.5 Kb) · 5822914.jpg(108.9 Kb) · 5518048.jpg(130.5 Kb)


С уважением Дмитрий.

sergio_vitalioДата: Пятница, 26.09.2014, 18:55 | Сообщение # 45
Участник
Группа: Модераторы
Сообщений: 100
Репутация: 5
Статус: Offline
eek

Mig-29Дата: Суббота, 27.09.2014, 13:50 | Сообщение # 46
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Сергей, мотогондолу сделал Игорь Слапыгин. Я только ее расшил. smile

Теперь веду работы по созданию нужного рельефа поверхности. smile


С уважением Дмитрий.

Mig-29Дата: Вторник, 30.09.2014, 13:32 | Сообщение # 47
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Фрагмент рельефа поверхности.



Прикрепления: 0470675.jpg(136.4 Kb) · 0455675.jpg(132.6 Kb) · 6455787.jpg(114.7 Kb) · 7793477.jpg(130.5 Kb) · 4808883.jpg(116.1 Kb) · 8778178.jpg(136.0 Kb) · 6938889.jpg(124.0 Kb)


С уважением Дмитрий.

Mig-29Дата: Вторник, 30.09.2014, 17:14 | Сообщение # 48
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
VFL.RU — бесплатный фотохостинг без регистрации со следующими возможностями:
Хранение фотографий неограниченно долго.
Получение ссылки для вставки загруженной фотографии в блог, форум, любой другой сайт в интернете или отправки по электронной почте.
Автоматическое изменение необходимых параметров изображения при загрузке.
Загрузка до 10 изображений (до 5 МБ каждое) за один раз.
Зарегистрированные пользователи получают ряд дополнительных, очень полезных и удобных возможностей:
Изменение, удаление загруженных ранее фотографий.
Группировка своих фото в альбомы.
Загрузка до 20 изображений (до 7 МБ каждое) за один раз.

Пример использования. smile



С уважением Дмитрий.

Mig-29Дата: Четверг, 02.10.2014, 00:33 | Сообщение # 49
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline
Маски и готовая мотогондола.

Прикрепления: 8392854.jpg(190.4 Kb) · 3659310.jpg(194.9 Kb)


С уважением Дмитрий.

Mig-29Дата: Четверг, 02.10.2014, 11:17 | Сообщение # 50
Уважаемый
Группа: Администраторы
Сообщений: 2715
Репутация: 5
Статус: Offline




С уважением Дмитрий.
